硬質合金的密度對材質有何影響

>眾所周知，人們在選購硬質合金材料或制品時主要是從其硬度，強度和密度來作選擇的，而人們在采購硬質合金時往往對硬質合金密度及影響因素又不甚了解（因為不同牌號的硬質合金的密度不盡相同），影響人們正確地選購硬質合金。下面就硬質合金密度、影響因素作簡單地介紹，希望能給大家一個粗略的認識與參考。密度：是單位體積的質量，通常稱作是一種材料的密度（比重）質量m與體積v之比。它是采用排水法測量密度，其計算公式如下：p=m/v, 單位是千克每立方米（kg／m3）。 硬質合金的密度與材料成分、孔隙度、碳含量這三者有著很大的關系，硬質合金的密度對成分在一定的情況下對孔隙度極其敏感。
一、硬質合金密度與材料成分有哪些關系？
密度與材料成分的含量多少有著息息相關的關系。例如：鎢鈷合金的密度隨鈷的含量增加而降低。
二、硬質合金密度與孔隙有哪些關系？
密度與孔隙存在的大小也有著息息相關的關系?？紫兜拇嬖谂c孔隙存在的大小直接影響著硬質合金的密度。由于孔隙的存在，實際密度小于理論密度。硬質合金在壓制與燒結過程中產生的滲碳、欠燒、臟化、鼓泡、脫皮、未壓好，等都會導致其密度降低。
三、硬質合金密度與碳含量有哪些關系？
在成分、孔隙恒定的情況下，硬質合金密度與硬質合金中的η相和游離碳有著直接關系。在WC+у+η三相區(qū)內，隨碳量減少，η相增加，Co減少，у相中W含量增加，密度增大。在WC+у+η三相區(qū)內，隨碳量增加（游離碳稱為“C”類孔隙），密度減少。在WC+у二相區(qū)內，隨碳量減少，у相中W含量增加，密度增大。一般情況下，正常組織碳含量增加0.1～0.13%，其密度就降低0.1g/cm3。碳化鎢（WC，也縮寫成TC）的密度是15.7 g/cm3，鈷的密度是8.9 g/cm3。

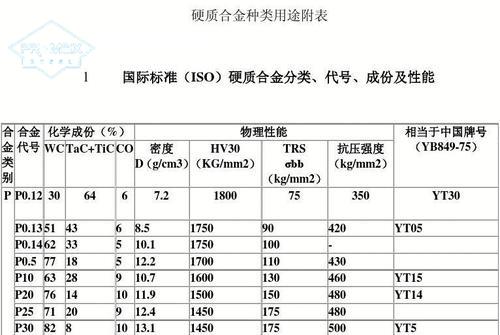

密度在硬質合金工業(yè)中通常用于確定一個牌號成分的正確性。與通常的理解不同的是，現(xiàn)代硬質合金的孔隙度水平不能測量密度的方法來確定。碳化鎢（WC）的密度是15.7 g/cm3，鈷的密度是8.9 g/cm3。因此對于WC-Co牌號來說，隨鈷含量增加，密度線性減少，碳化鈦的增加導致密度降低，因為純碳化鈦的密度只有4.9碳化鎢（WC，也縮寫成TC）的密度是15.7 ，因此，在選擇硬質合金材料時，更好是對材料的硬度、抗彎曲強度、密度及其它物理性能及適用范圍有個基本的了解。
